Lembaran Teknikal Pam Hidraulik A11VO60

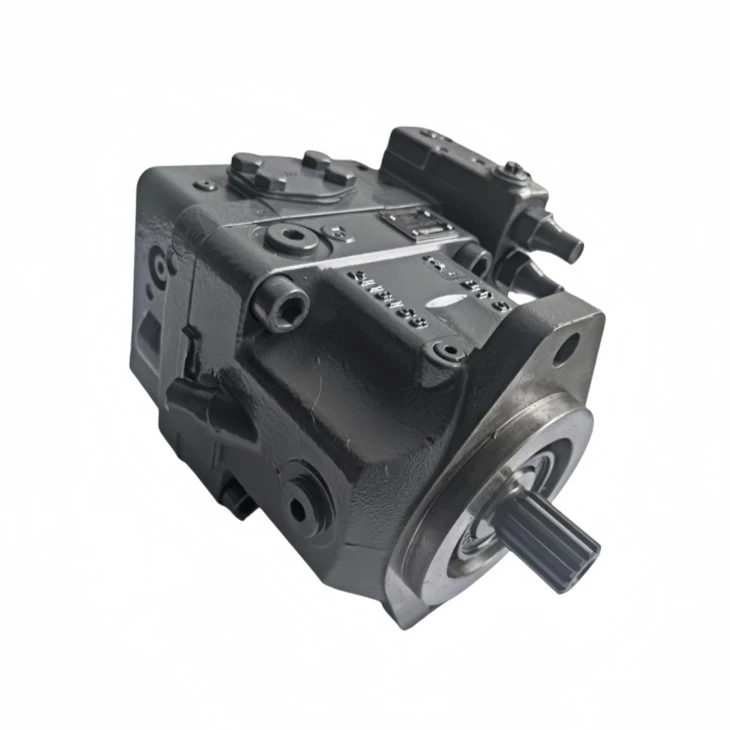

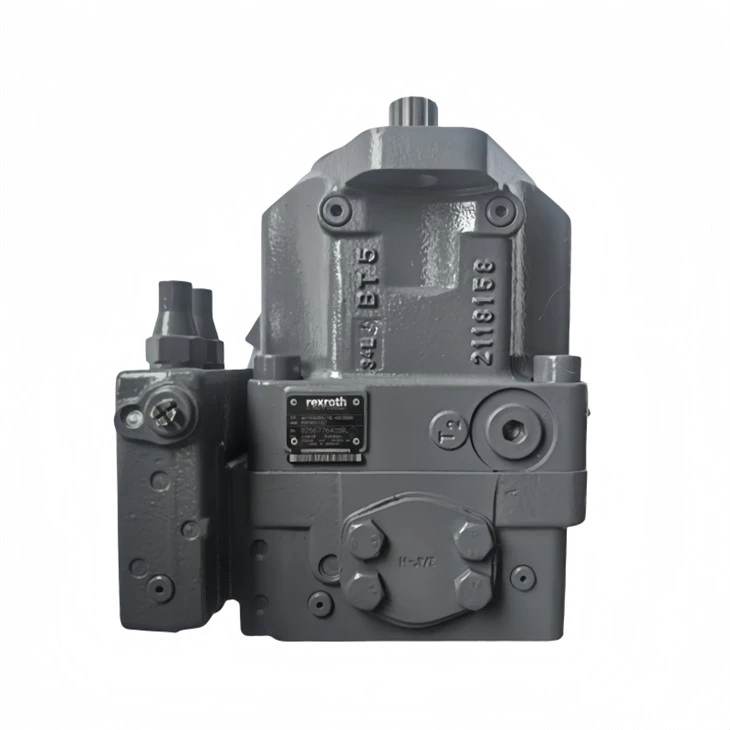

Pam Boleh Ubah Omboh Paksi REXROTH A11VO60

A11VO60 ialah pam pembolehubah paksi paksi jenis swashplate yang digunakan dalam sistem hidrostatik litar terbuka. Ia dihasilkan di bawah platform komponen hidraulik:contentReference[oaicite:0]{index=0}dan biasanya dipasang dalam mesin mudah alih di mana variasi beban berterusan diperlukan semasa operasi.

Model ini biasanya dipilih apabila sistem hidraulik memerlukan aliran yang lebih tinggi daripada pam kelas 40cc sambil mengekalkan kawalan tekanan yang stabil di bawah kitaran penggalian, pengangkatan dan perjalanan yang berulang.

1. Spesifikasi Teknikal

Parameter kerja yang diukur dan biasa digunakan dalam sistem pemasangan medan:

• Anjakan: 60 cm³/rev
• Tekanan nominal: 280 bar
• Tekanan maksimum (sekala): 350 bar
• Julat kelajuan: 1000 – 2800 rpm
• Julat kelikatan minyak hidraulik: 16 – 100 mm²/s
• Minyak kerja yang disyorkan: ISO VG 46
• Standard pemasangan: antara muka bebibir SAE

Pada 2500 rpm di bawah keadaan operasi penggali biasa, keluaran aliran teori adalah lebih kurang 150–165 L/min bergantung pada kecekapan sistem dan pekali kebocoran.

2. Ciri-ciri Kerja

Dalam litar hidraulik sebenar, A11VO60 sering dipasang sebagai pam utama dalam sistem pengesan beban. Semasa operasi serentak mengangkat boom dan putaran ayunan, turun naik tekanan kekal dikawal dalam julat tetapan pelepasan sistem, menghalang tindak balas penggerak yang tidak stabil.

Dalam operasi jam panjang (8–10 jam setiap syif), pam menunjukkan tindak balas anjakan yang stabil tanpa hanyutan prestasi yang ketara apabila suhu minyak hidraulik dikekalkan antara 50 darjah dan 80 darjah .

3. Kelebihan Fungsian dalam Penggunaan Sistem

• Menyokong kawalan anjakan berubah untuk pengurangan tenaga di bawah keadaan beban separa
• Mengekalkan penghantaran aliran yang stabil semasa operasi berbilang penggerak
• Sesuai untuk kitaran mula-henti yang kerap dalam peralatan mudah alih
• Serasi dengan seni bina hidraulik pengesan beban standard
• Direka untuk operasi berterusan dalam rangka mesin berat getaran

4. Medan Permohonan

• Sistem pemacu hidraulik jentera menggerakkan tanah
• Perlombongan penggalian dan peralatan pemuatan
• Jentera pembinaan jalan raya
• Sistem hidraulik tugas berat pertanian
• Kejuruteraan perbandaran dan peralatan mengangkat

5. Peralatan Pemasangan Biasa

Dalam jengkaut hidraulik, pam ini biasanya disambungkan kepada kumpulan injap kawalan utama dan bertanggungjawab untuk litar hidraulik boom, lengan, baldi dan ayunan.

Dalam pemuat roda, ia digunakan untuk mengangkat kawalan lengan dan operasi mencondongkan baldi di bawah keadaan beban berubah-ubah seperti pasir, kerikil dan pengendalian bahan pukal.

Dalam pelantar penggerudian, ia digunakan dalam sistem pemacu berputar di mana output tork yang stabil diperlukan semasa penembusan penggerudian berterusan.

6. Nota Penyelenggaraan dan Operasi

• Kebersihan minyak harus dikekalkan pada ISO 4406 18/16/13 atau lebih baik
• Penggantian penapis minyak pertama disyorkan selepas 250 jam operasi awal
• Pemeriksaan tetap talian sedutan diperlukan untuk mengelakkan risiko peronggaan
• Beroperasi di bawah suhu minyak rendah (<30°C) should be avoided for long duration

7. Soalan Lazim

S1: Bolehkah A11VO60 digunakan sebagai pengganti terus untuk pam anjakan yang lebih kecil?
J: Hanya apabila sistem hidraulik dikira semula untuk permintaan aliran yang lebih tinggi. Jika tidak, ketidakseimbangan sistem mungkin berlaku.

S2: Apakah punca kegagalan yang paling biasa dalam aplikasi sebenar?
A: Minyak hidraulik yang tercemar dan penapisan yang tidak mencukupi adalah punca utama yang diperhatikan dalam rekod penyelenggaraan lapangan.

S3: Adakah pam ini sesuai untuk operasi perlombongan berterusan?
J: Ya, apabila dipasangkan dengan sistem penyejukan dan penapisan yang betul, ia digunakan secara meluas dalam jengkaut perlombongan.

S4: Adakah ia memerlukan penjajaran pemasangan khas?
J: Pemasangan SAE standard adalah mencukupi, tetapi toleransi penjajaran aci mesti dikawal untuk mengelakkan beban galas.

S5: Apakah jenis sistem yang paling sesuai dengan model ini?
J: Sistem hidraulik mudah alih pengesan beban dengan kitaran permintaan berubah-ubah memberikan prestasi optimum.
