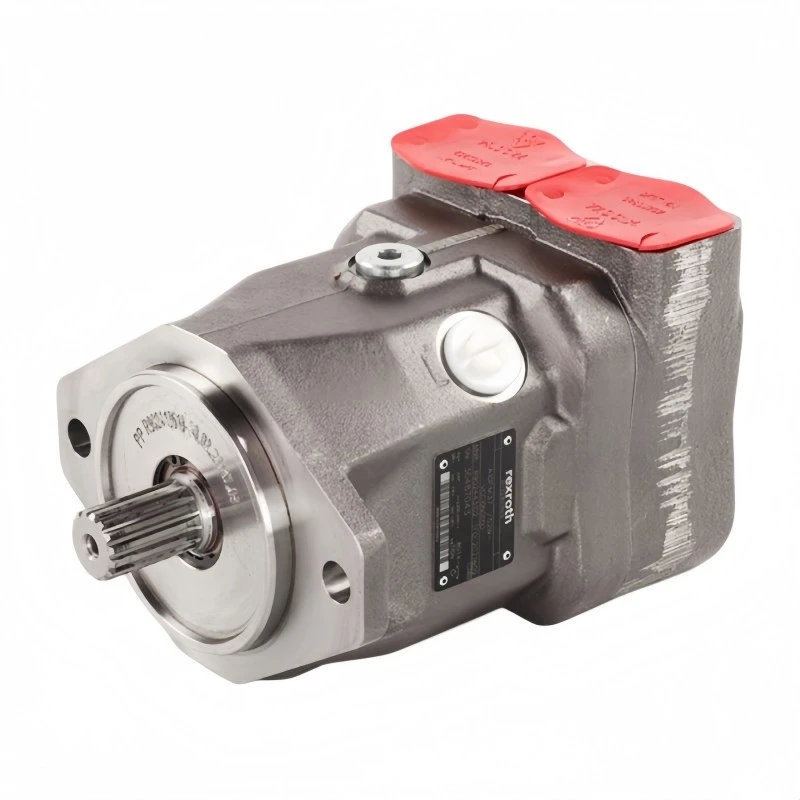

Rexroth A10FM 23 Motor Hidraulik
Gambaran Keseluruhan Produk
TheA10FM 23ialah motor omboh paksi anjakan tetap dalam reka bentuk swashplate dari julat siri 52 Rexroth A10FM. Dengan anjakan geometri 23.5 cm³ setiap revolusi ia berfungsi sebagai motor malar dalam pemacu hidrostatik: kelajuan keluaran adalah berkadar dengan aliran masuk, manakala tork keluaran meningkat dengan perbezaan tekanan antara sisi tekanan tinggi dan rendah. Ia dikeluarkan untuk kedua-dua litar terbuka dan tertutup dan untuk tugas mudah alih serta industri.
Saiz 23 ialah unit terpantas dalam barisan, yang menjadikannya pilihan yang kerap di mana anjakan kecil perlu digabungkan dengan kelajuan putaran tinggi. Kumpulan putar A10 yang terbukti dengan baik, nisbah kuasa-kepada-berat yang tinggi dan bunyi operasi yang rendah adalah faedah praktikal di sebalik angka spesifikasi di bawah.
Data Teknikal - Saiz NG 23
| Anjakan, geometri (Vg maks) | 23.5 cm³/rev (1.43 in³) |
| Tekanan nominal (m.snom) | 280 bar (4100 psi) |
| Tekanan maksimum (m.smaks) | 350 bar (5100 psi) |
| Kelajuan putaran maksimum pada Vg maks | 4900 rpm |
| Aliran masuk pada nnom | 115 L/min (30.4 gpm) |
| Kuasa pada 280 bar | 53.6 kW |
| Tork pada Vg max dan 280 bar | 105 Nm (77.4 lb-ft) |
| Tork permulaan sebenar pada n=0 | lebih kurang. 75 Nm |
| Kekakuan putar aci pemacu (R / C) | 28478 / 30017 Nm/rad |
| Momen inersia kumpulan berputar | 0.0017 kgm² |
| Pecutan sudut maksimum | 5500 rad/s² |
| Isipadu / berat kes, lebih kurang. | 0.6 L / 12 kg |
| Maks. perm. beban aci paksi / jejari | 1000 N / 1200 N |
Nilai teori tanpa kecekapan dan toleransi, bulat. Kelajuan maksimum bergantung pada tekanan keluaran di port kerja.
Ciri-ciri Utama
Hayat perkhidmatan yang panjang dengan kumpulan berputar omboh paksi yang telah ditetapkan.
4900 rpm pada anjakan penuh, sesuai untuk pemacu berkelajuan tinggi anjakan kecil.
53.6 kW daripada bingkai 12 kg dengan nisbah kuasa kepada berat yang tinggi.
Reka bentuk swashplate dengan ciri larian yang senyap.
Satu unit untuk kedua-dua jenis litar, duti tekanan sederhana sehingga 280 bar.
Penderiaan kelajuan disediakan untuk penderia DST / DSAx; injap anti-peronggaan untuk pemacu kipas.
Konfigurasi Tersedia
W - splined, tork berkurangan
C - tirus dengan kunci dan bolt
Port berulir ke DIN 3852-1 / ISO 11926
Injap anti-peronggaan
Nota Pemasangan dan Operasi
Mana-mana kedudukan pelekap boleh digunakan. Sebelum dimulakan, perumah perlu diisi dengan bendalir hidraulik, dan saluran saliran diletakkan supaya perumah tidak mengosongkan dirinya semasa aci tidak bergerak - pelabuhan di titik tertinggi berfungsi untuk mengisi dan menyalirkan.
Dengan aci pemacu dalam pandangan, membekalkan port A memutarkan aci mengikut arah jam dan membekalkan port B memusingkannya mengikut arah jam. Cecair yang ditentukan ialah minyak mineral HLP kepada DIN 51524, dipegang pada kelas ketulenan sekurang-kurangnya 20/18/15 hingga ISO 4406; apabila kelikatan pada port saliran turun di bawah 10 mm²/s, 19/17/14 digunakan sebaliknya.
Kecekapan adalah terbaik antara 16 dan 36 mm²/s. Kelikatan kerja mungkin berkisar antara 400 hingga 10 mm²/s, lawatan singkat hingga 7 mm²/s boleh diterima, dan permulaan sejuk boleh mencapai 1600 mm²/s. Suhu bendalir pada port LX mestilah tidak melebihi 110 darjah dengan pengedap FKM. Pada bahagian tekanan, pegang sekurang-kurangnya 10 bar mutlak pada port tekanan tinggi dan 2 bar mutlak pada port tekanan rendah, dengan tidak lebih daripada 2 bar statik mutlak pada sambungan longkang.
A10FM 23 - Soalan Lazim
Minta Sebutharga untuk A10FM 23
Beritahu kami hujung aci yang diperlukan, varian port, pilihan injap dan kuantiti - kami akan membalas dengan kod jenis yang disahkan, harga dan masa penghantaran.
