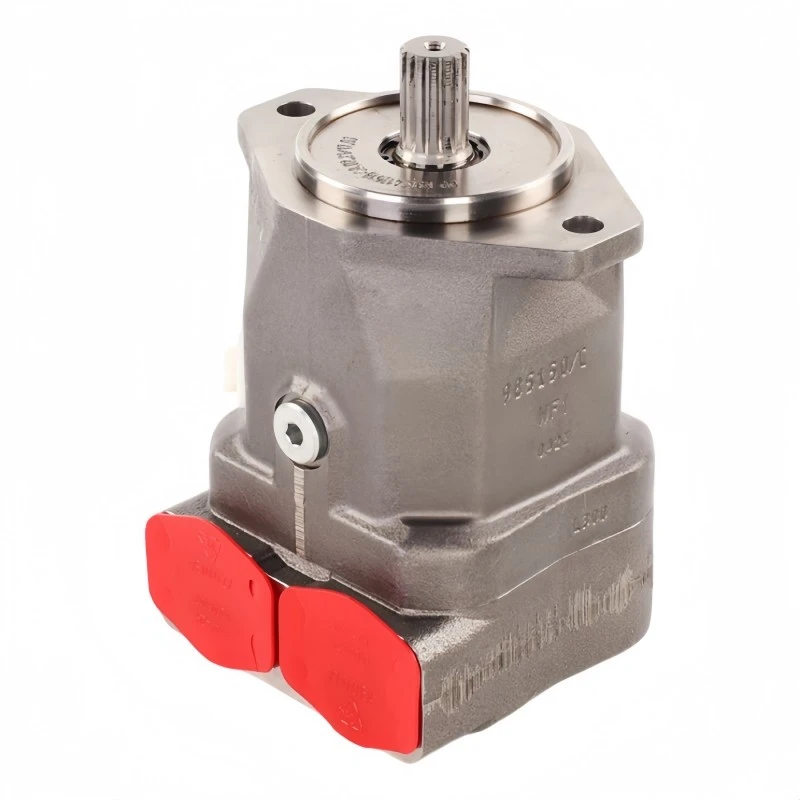

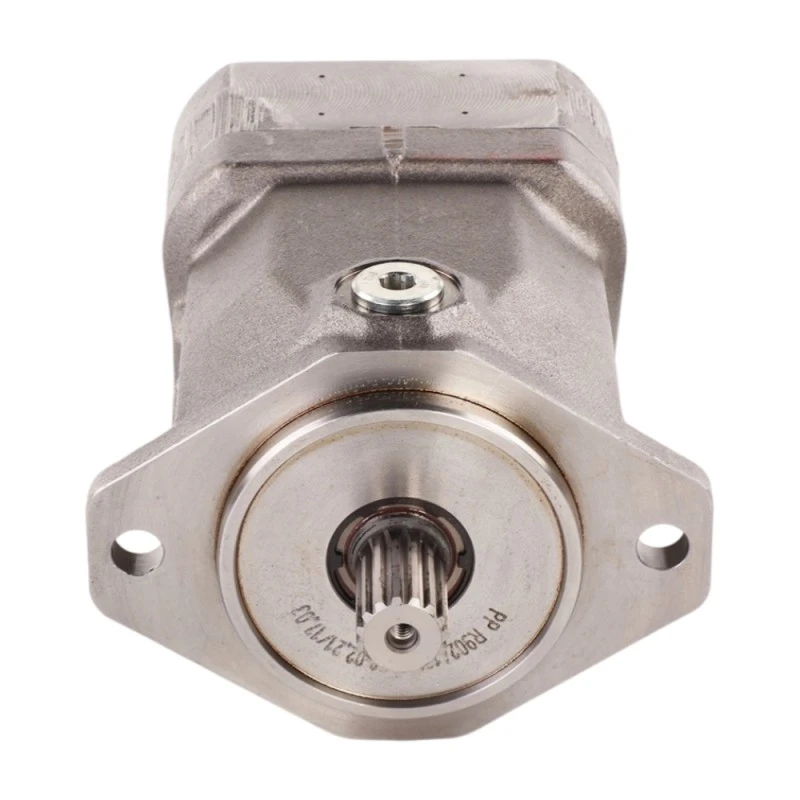

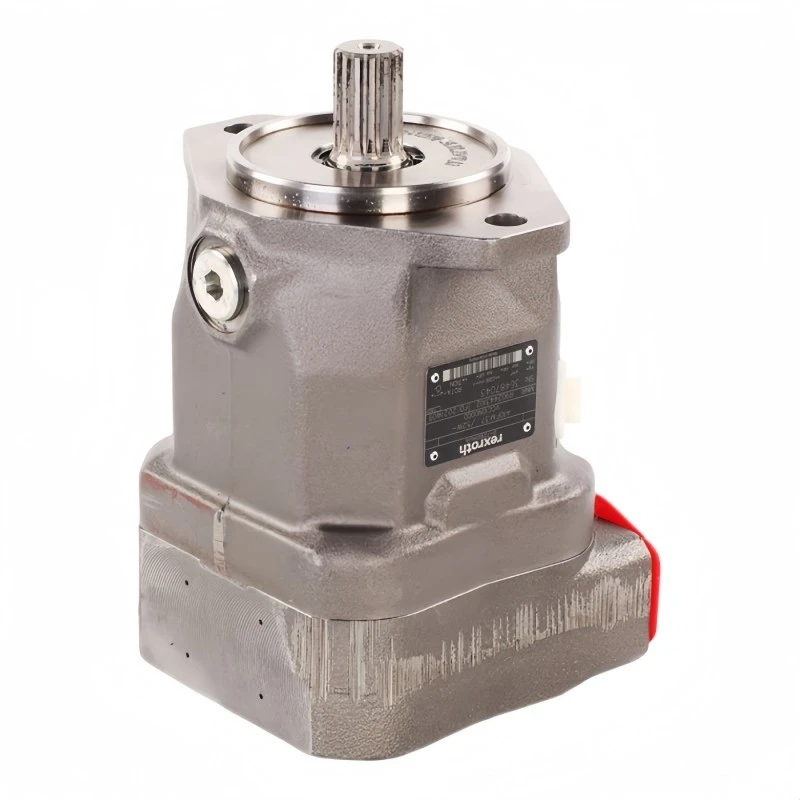

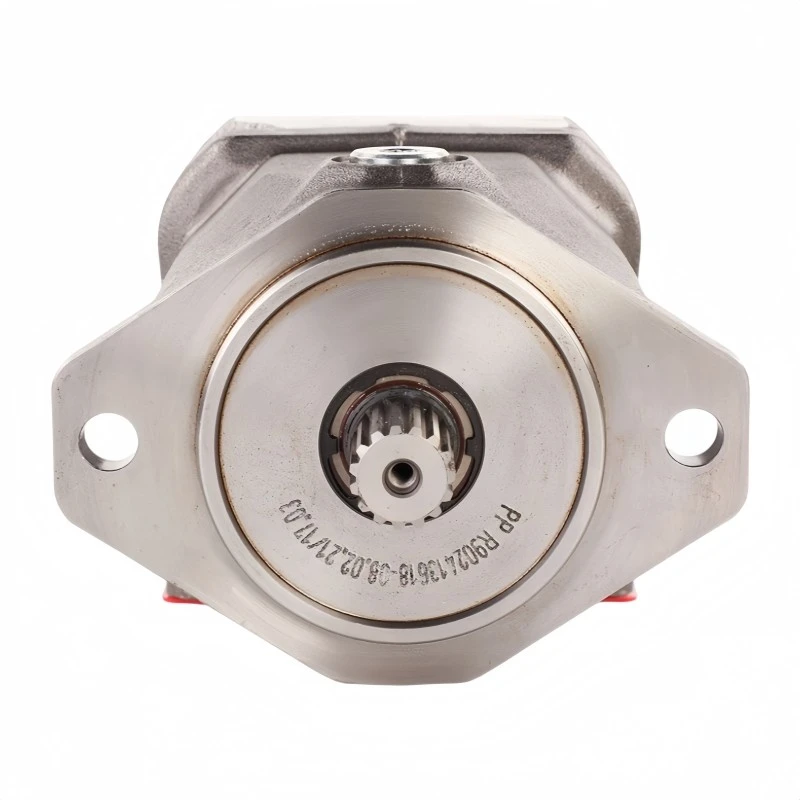

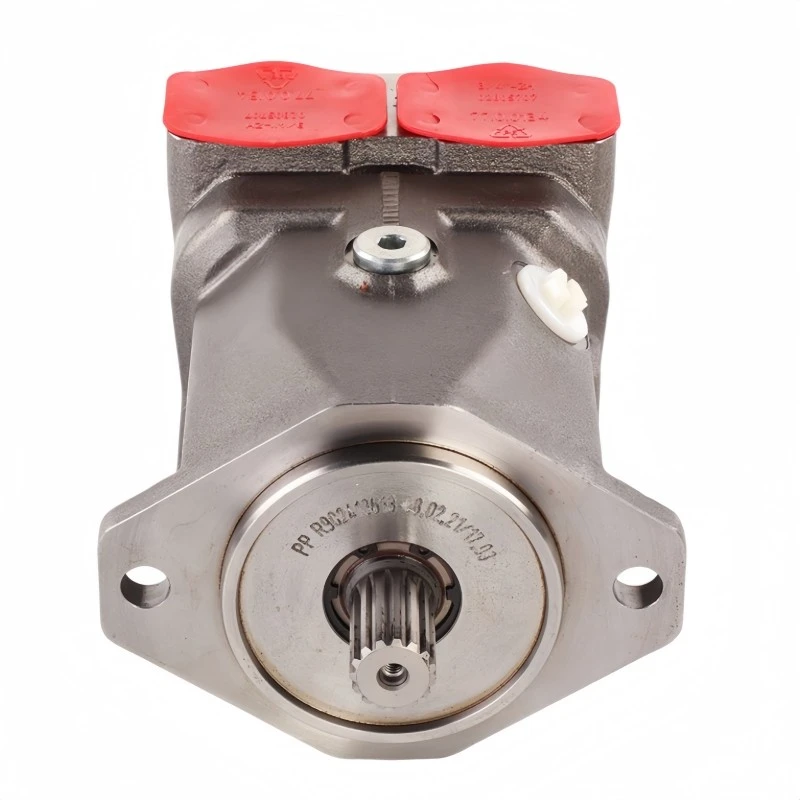

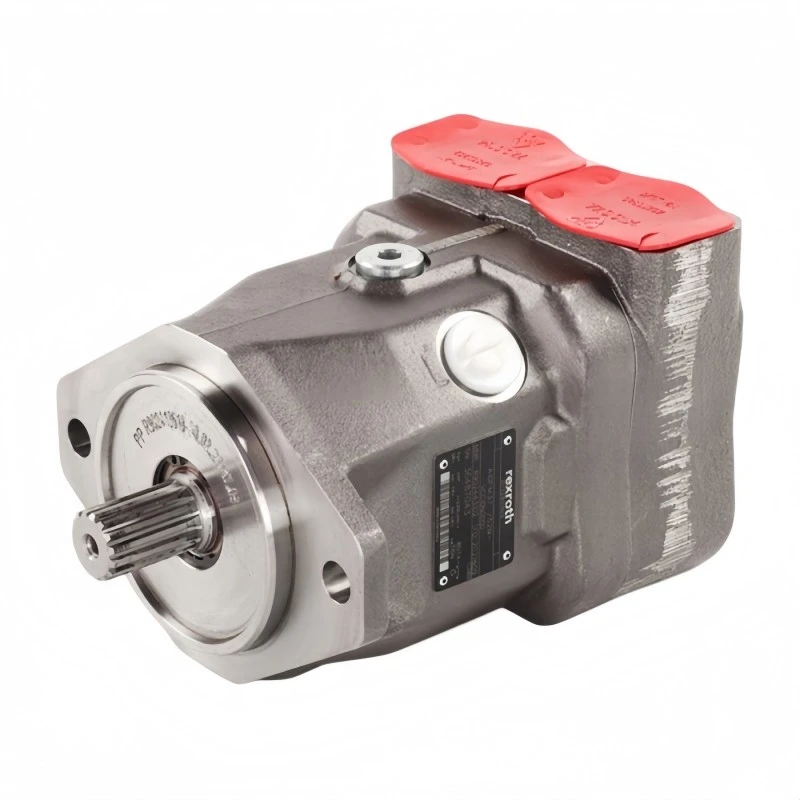

Motor Hidraulik A10FM 28 Rexroth
Motor pemalar 28 cm³, dalam sebutan biasa
A10FM 28 ialah motor omboh paksi swashplate dengan satu anjakan tetap: 28.5 cm³ untuk setiap pusingan aci. Tiada apa-apa tentang anjakan itu boleh diubah - aliran masuk bermakna mempercepatkan keluar, dan perbezaan tekanan di kedua-dua port kerja menjadi tork. Pemacu yang mesti mengulangi kitaran gerakan yang sama selepas kitaran, dalam litar terbuka atau litar tertutup, adalah rumah semula jadi untuk reka bentuk ini.
Kumpulan berputar ialah unit A10 yang telah lama ditubuhkan, dijalankan pada tekanan sederhana. Kerana saiz terletak di antara dua bingkai jiran, ia selalunya merupakan jawapan kompromi kepada soalan yang agak biasa: berapa banyak tork boleh diperolehi tanpa kehilangan keupayaan untuk berputar pantas?
Di mana 28 duduk: 23 berbanding 28 berbanding 37
| Saiz | cm³/pulangan | Kelajuan tertinggi | Aliran | kuasa | Tork | Ketegaran (R) | Mass |
|---|---|---|---|---|---|---|---|
| NG 23 | 23.5 | 4900 rpm | 115 L/min | 53.6 kW | 105 Nm | 28478 Nm/rad | 12 kg |
| NG 28 | 28.5 | 4700 rpm | 134 L/min | 62.5 kW | 127 Nm | 28478 Nm/rad | 12 kg |
| NG 37 | 36.7 | 4200 rpm | 154 L/min | 71.8 kW | 163 Nm | 46859 Nm/rad | 17 kg |
Semua angka pada tekanan nominal 280 bar dan anjakan penuh. Baris 23 dan 37 ditunjukkan untuk rujukan sahaja, kedua-duanya daripada helaian data yang sama.
Nombor yang anda akan diminta
Antara muka dan pilihan binaan
| Arah putaran | R mengikut arah jam · L lawan jam · W berselang-seli |
| Aci pemacu | R, W dan C semuanya dikeluarkan untuk NG 28 |
| Bebibir pemasangan | ISO 3019-1 (SAE), dua lubang |
| Pelabuhan bekerja | Bebibir ke ISO 6162 dengan benang pengikat metrik atau UNC; berulir ke DIN 3852-1 atau ISO 11926 |
| Injap bersepadu | Tiada · injap pembilasan dan peningkatan tekanan · injap anti-peronggaan |
| Pengesanan kelajuan | Tiada · disediakan untuk penderia · dipasang penderia (DSA1/20, DSA2/20 atau DST) |
Sebelum permulaan pertama
- Isi perumah sebelum aci diputarkan terlebih dahulu. Setiap sikap pemasangan dibenarkan, tetapi saluran longkang mestilah tidak boleh menyedut kotak kosong semasa mesin berdiri melahu.
- Port suapan A untuk putaran mengikut arah jam dilihat dari hujung pemacu, port B untuk arah bertentangan.
- Jalankan bendalir HLP ke DIN 51524 dan tahan litar pada 20/18/15 ISO 4406 atau lebih bersih. Sekiranya kelikatan port saliran tergelincir di bawah 10 mm²/s, kelas yang lebih ketat 19/17/14 akan mengambil alih.
- Kecekapan memuncak antara 16 dan 36 mm²/s. Dalam perkhidmatan, motor menerima 400 hingga 10 mm²/s, sebentar 7 mm²/s, dan sehingga 1600 mm²/s dari permulaan sejuk. Bendalir di port LX kekal pada atau di bawah 110 darjah.
- Hormati tekanan lantai dan juga siling: sekurang-kurangnya 10 bar mutlak pada port yang dimuatkan, sekurang-kurangnya 2 bar mutlak pada bahagian belakang, dan tidak lebih daripada 2 bar tekanan berdiri mutlak pada L / L1.
Tiga soalan pembeli hantar kepada kami
Untuk menetapkan harga unit kita memerlukan empat perkara: hujung aci, varian port, pilihan injap dan penderia serta kuantiti. Tambahkan tugas mesin jika anda juga mahu anjakan diperiksa.
