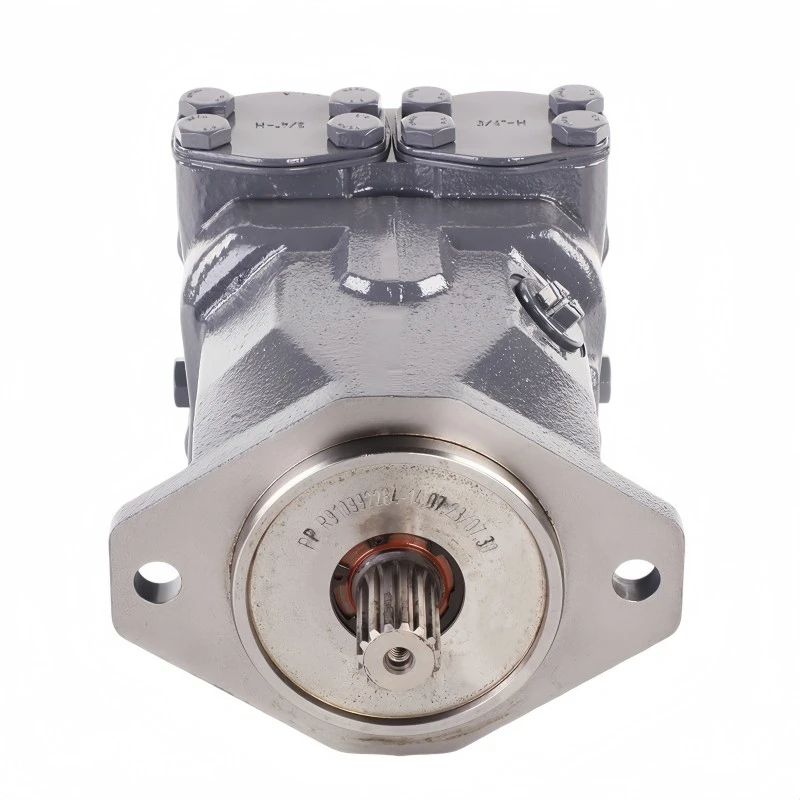

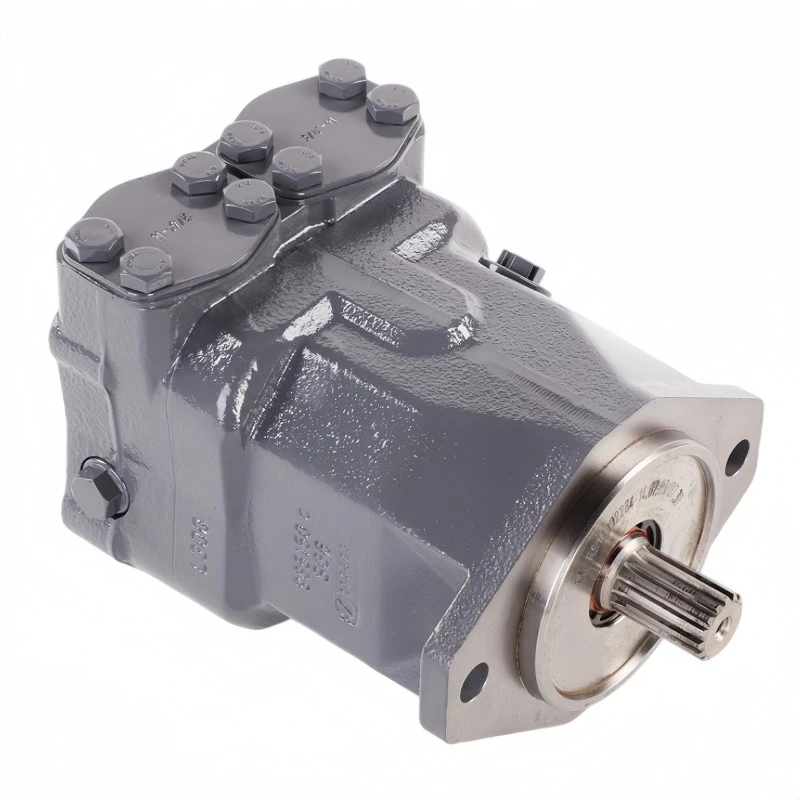

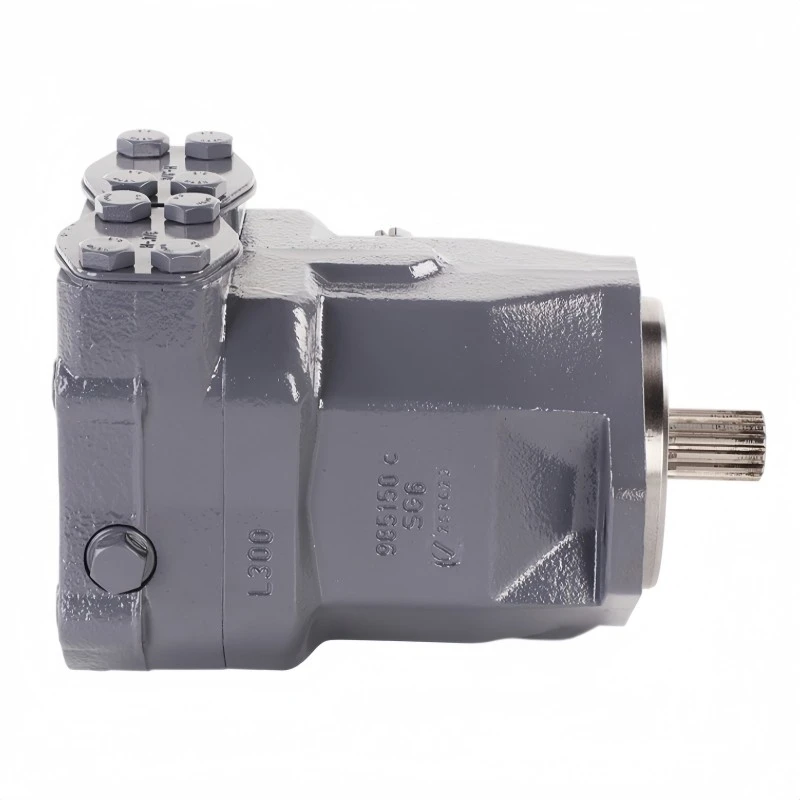

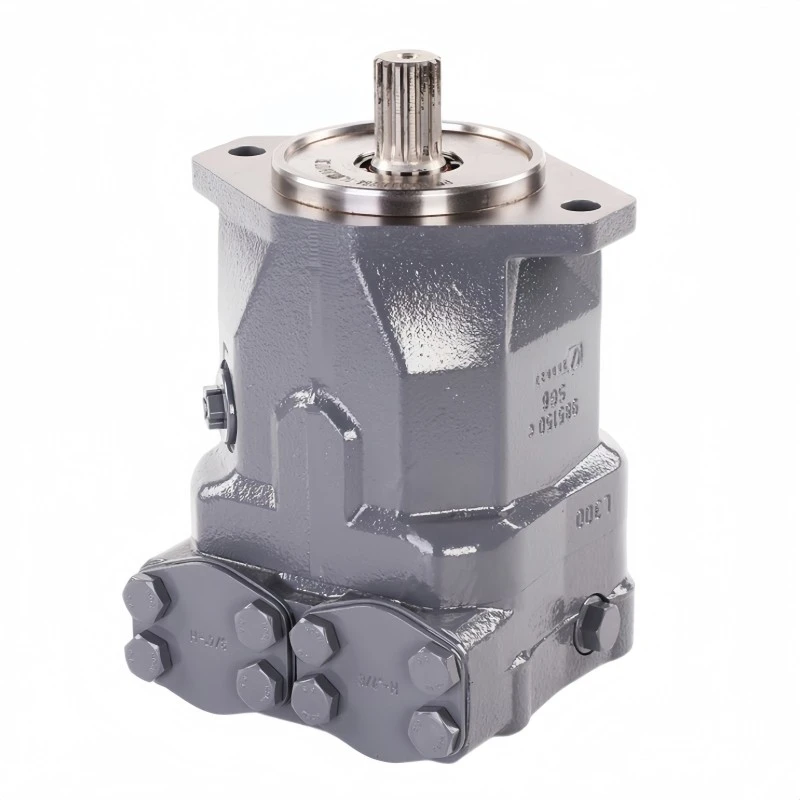

Rexroth A10FM58 58cc Motor Hidraulik Omboh Paksi Anjakan Tetap Untuk Peralatan Tugas Berat
Rexroth A10FM58 ialah motor hidraulik omboh paksi anjakan tetap 58cc yang direka untuk penghantaran kuasa yang boleh dipercayai dalam aplikasi hidraulik yang menuntut. Reka bentuknya yang padat dan keupayaan operasi berkelajuan tinggi menjadikannya sesuai untuk pelbagai sistem mudah alih dan perindustrian. Motor boleh digunakan dalam peralatan berat, jentera pembinaan, jentera pertanian, pengendalian bahan, sistem hidraulik perindustrian, hidraulik mudah alih dan aplikasi pemacu tambahan. Aplikasi biasa termasuk peralatan pembinaan, mesin pertanian, jentera jalan raya, pemacu kipas hidraulik, penghantar, peralatan hidraulik mudah alih, unit kuasa tambahan dan sistem pemacu perindustrian.
Hantar pertanyaan
Description/kawalan
Parameter teknikal
A10FM SIRI 52 · NG 58
Motor Hidraulik Rexroth A10FM 58
58 cm³ setiap putaran, 3600 rpm, 258 Nm pada 280 bar - bingkai tempat keluarga tekanan sederhana ini mula menghasilkan kuasa sebenar, dan yang paling kerap ditentukan untuk pemacu kipas.
TORK PADA 280 BAR
258 Nm
≈205 Nm dalam keadaan terhenti
KUASA MAKSIMUM
97.4 kW
pada 3600 rpm, 130 HP
ALIRAN MASUK
209 L/min
55.2 gpm pada kelajuan tertinggi
JISIM / KES
22 kg
Isipadu kotak 0.8 L
Kuasa adalah titik saiz ini
Saiz 23 hingga 45 siri A10FM 52 ialah tork-ke-kelajuan tork dalam satu arah atau yang lain. 58 menukar nada: ia adalah bingkai pertama dalam keluarga yang memecahkan 100 HP, dan ia melakukannya dari perumahan 22 kg yang sama yang digunakan oleh 63. Di mana motor yang lebih kecil sesuai dengan gerakan ringan dan pantas, yang ini sesuai dengan jentera yang perlu menggerakkan jisim sebenar - atau udara.
Mekanik tetap mudah. Anjakan ditetapkan pada 58 cm³ setiap pusingan, jadi aliran masuk menetapkan kelajuan aci dan perbezaan tekanan merentasi port menetapkan tork. Tiada apa-apa yang perlu diselaraskan atau dikawal pada permulaan, dan tiada tekanan perintis untuk membekalkan.
Di mana reka bentuk menunjukkan
Ketegaran kilasan dengan aci R ialah 80590 Nm/rad - hampir dua kali ganda nilai bingkai 37 dan 45 - dan aci pemacu membawa 2000 N secara paksi dan 1700 N secara jejari. Inersia kumpulan putar ialah 0.0056 kgm², dengan pecutan sudut dilepaskan kepada 3300 rad/s².
Port mungkin bebibir ISO 6162 atau sambungan berulir, dan perumah boleh dihantar disediakan untuk penderiaan kelajuan atau dengan penderia DSA1/20, DSA2/20 atau DST telah dipasang.
"Pacuan kipas ialah kes klasik di mana motor boleh dipusing lebih pantas daripada minyak yang dibekalkan - dan pada masa itulah injap anti-peronggaan pilihan mendapat tempatnya."
Output merentasi jalur laju
Skala aliran dan kuasa secara linear dengan kelajuan pada anjakan penuh dan 280 bar, jadi titik kerja boleh dibaca terus dari jalur.
1000 rpm
58 L/min
27.0 kW
2000 rpm
116 L/min
54.0 kW
3000 rpm
174 L/min
81.0 kW
3600 rpm
209 L/min
97.4 kW
Jarak teoretikal pada anjakan penuh; kecekapan tidak ditolak. Angka yang diterbitkan pada kelajuan tertinggi ialah 209 L/min dan 97.4 kW.
Pemacu kipas, lebih laju dan pilihan injap
Injap anti-peronggaan
Dipesan apabila satu port yang berfungsi boleh jatuh di bawah tekanan minimum yang dibenarkan - keadaan biasa pada kipas penyejuk, di mana pemasangan bilah terus berpusing dan boleh memacu motor lebih laju daripada bekalan.
Injap flushing dan boost-pressure
Pengiring standard dalam pemasangan litar tertutup, di mana kes perlu kekal bersaliran dan bahagian tekanan rendah perlu dipegang di atas lantainya.
Pengesanan kelajuan
Perumahan yang disediakan atau penderia DSA1/20, DSA2/20 atau DST yang dipasang; helaian data sensor ialah 95126 dan 95131.
Soalan pembaca
Apakah yang mengehadkan kelajuan tertinggi pada bingkai ini?
Dua perkara: aliran yang boleh dihantar oleh pam, dan tekanan alur keluar pada port yang dimuatkan. Yang kedua adalah mudah untuk diabaikan - kelajuan yang dibenarkan menurun apabila tekanan itu meningkat, jadi titik tugas berhampiran 3600 rpm perlu disahkan terhadap lengkung dalam helaian data.
58 atau 63?
Perumahan yang sama, jisim 22 kg yang sama, kapasiti galas yang sama. 58 berjalan 200 rpm lebih pantas dan meminta 6 L/min kurang minyak; 63 jawapan dengan 23 Nm lebih tork. Jika mesin adalah terhad aliran, ambil 58; jika ia adalah terhad tork, ambil 63.
Kualiti bendalir yang manakah yang diharapkan oleh unit itu?
Minyak HLP bagi setiap DIN 51524 dan litar bersih kepada 20/18/15 ISO 4406 - bergerak ke 19/17/14 apabila kelikatan pada port saliran turun di bawah 10 mm²/s. Pastikan bendalir pada atau di bawah 110 darjah pada port LX, dan pegang lantai tekanan 10 bar mutlak pada port yang dimuatkan dan 2 bar mutlak pada bahagian belakang.
Dapatkan sebut harga untuk A10FM 58
Namakan pilihan putaran, hujung aci, gaya port, injap dan penderia, serta kuantiti - penetapan dan harga yang disahkan mengikut.
Hantar pertanyaan
Data dihasilkan semula daripada helaian data Bosch Rexroth RE 91172/2023-11-02 (siri A10FM / A10FE 52). Teori, bulat, tanpa elaun kecekapan atau toleransi; papan nama dan dokumen yang dibekalkan dengan barang itu diutamakan.
