A10FM / SIRI 52 / NG 045

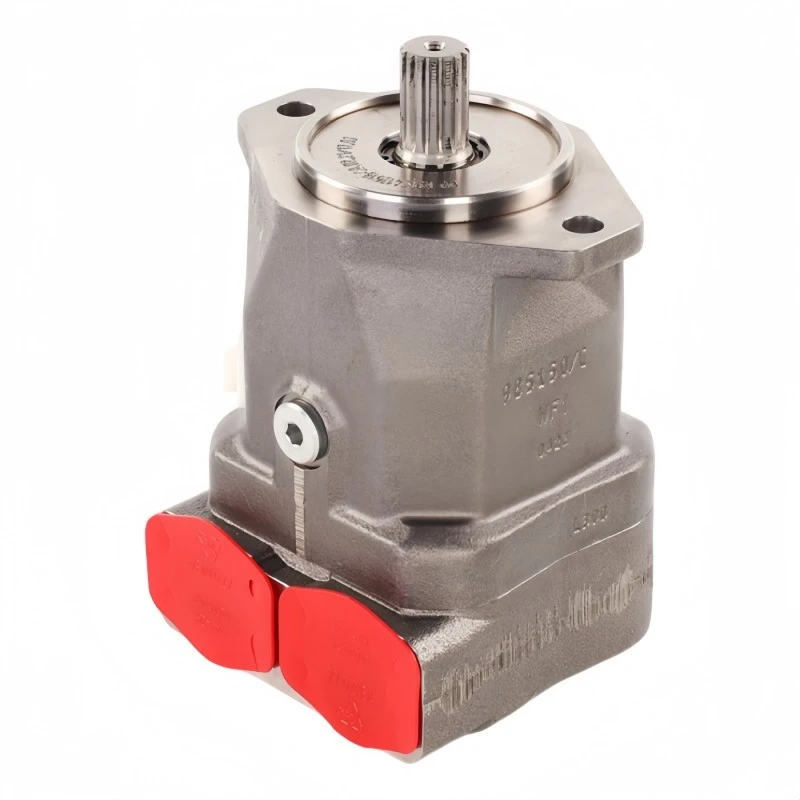

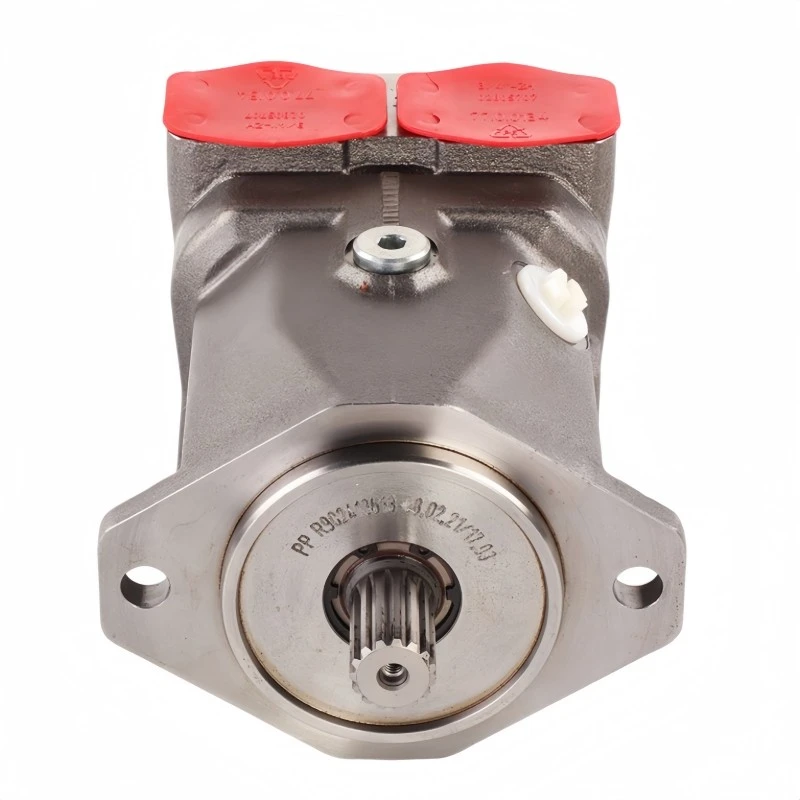

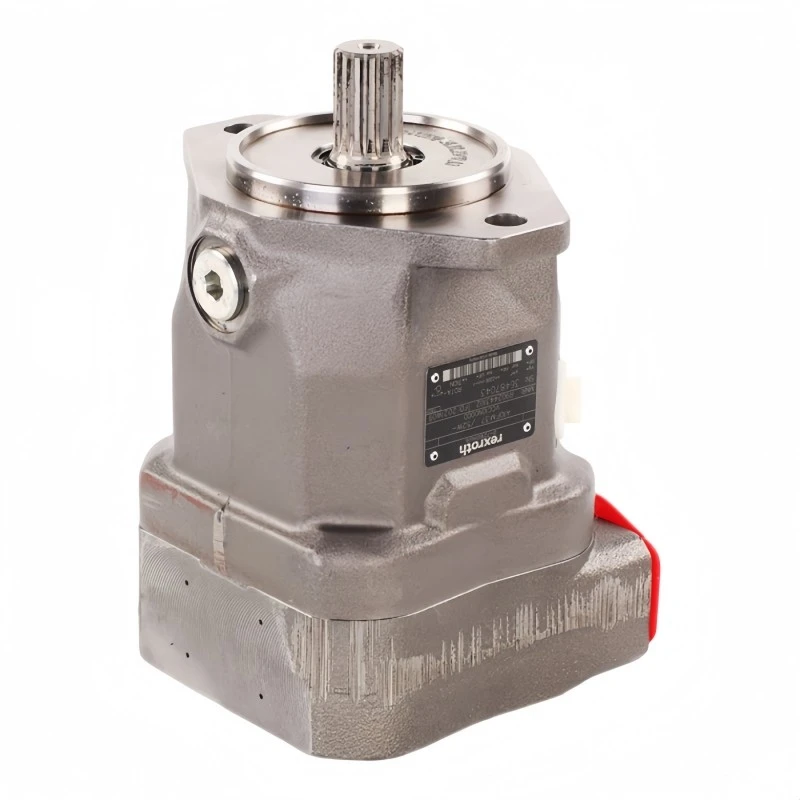

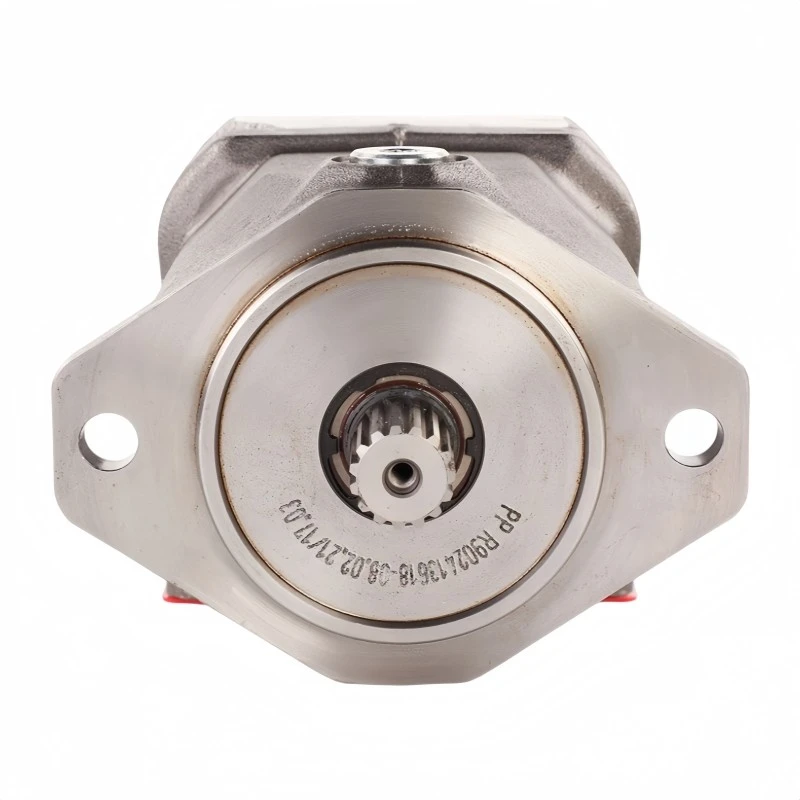

Motor Omboh Paksi A10FM 45 Rexroth

Vg 44.5 cm³p 280 / 350 barn 4000 rpmM 198 Nmm 17 kg

Motor reka bentuk swashplate tetap untuk pemacu yang perlu menahan tork di bawah beban. Berikut ialah julat kerjanya yang dibentangkan cara jurutera pemilihan membacanya: tork melawan tekanan, aliran melawan kelajuan, kemudian daftar parameter.

Tork melawan tekanan

M=Vg × Δp / 20π · sesaran penuh · η=1

100 bar	70.8 Nm
150 bar	106.3 Nm
200 bar	141.7 Nm
250 bar	177.1 Nm
280 bar nominal	198 Nm

Nilai yang diterbitkan pada 280 bar: 198 Nm. Memulakan tork pada keadaan pegun lebih rendah, kira-kira 170 Nm.

Aliran melawan kelajuan

qv=Vg × n / 1000 · ηv=1

500 rpm	22.3 L/min
1000 rpm	44.5 L/min
2000 rpm	89.0 L/min
3000 rpm	133.5 L/min
4000 rpm maksimum	178 L/min

Nilai yang diterbitkan pada kelajuan tertinggi: 178 L/min, 83.1 kW pada 280 bar.

Daftar parameter

Anjakan, geometri	44.5 cm³/rev (2.71 in³)
Tekanan nominal / tekanan maksimum	280 bar / 350 bar
Kelajuan pada anjakan penuh	4000 rpm
Tork / tork permulaan pada 280 bar	198 Nm / ≈170 Nm
Ketegaran aci R / W / C	46859 / 38489 / 46546 Nm/rad
	0.0033 kgm²
Pecutan sudut maksimum	4000 rad/s²
Pemuatan aci, paksi / jejari	1500 N / 1500 N
Isipadu / jisim kes	0.7 L / 17 kg
Kadar perubahan tekanan, dibenarkan	16000 bar/s

Tetingkap operasi

CAIR

Minyak HLP ke DIN 51524, 20/18/15 ISO 4406 atau pembersih; 19/17/14 di bawah 10 mm²/s di port longkang.

KELIKAT

16–36 mm²/s untuk kecekapan puncak; 400–10 mm²/s dalam perkhidmatan; 7 mm²/s jangka pendek; 1600 mm²/s permulaan sejuk.

LANTAI TEKANAN

Minimum mutlak 10 bar pada port yang dimuatkan; 2 bar mutlak di bahagian belakang; 2 bar statik mutlak pada L / L1.

SILING TERMA

Suhu bendalir maksimum 110 darjah, diukur pada port LX, dengan bahan pengedap FKM.

Soalan pemilihan

Pada tekanan apakah 45 mencapai 150 Nm?

Menyelesaikan formula tork untuk tekanan memberikan kira-kira 212 bar pada anjakan penuh, secara teori. Sistem sebenar duduk lebih tinggi sedikit kerana kecekapan mekanikal-hidraulik sentiasa di bawah satu, jadi rancang titik tugas sedikit di atas angka itu.

37 atau 45 - perumah yang sama, motor berbeza?

Rangka 17 kg yang sama dan kekakuan aci yang sama; apa yang berubah ialah kumpulan berputar. 45 membeli kira-kira 21% lebih tork dan memberikan kira-kira 5% daripada kelajuan tertinggi, jadi pilihan adalah sama ada pemacu adalah terhad tork atau terhad kelajuan.

Adakah motor bertolak ansur dengan pembalikan beban secara tiba-tiba?

Tekanan boleh meningkat atau mereput sehingga 16000 bar/s dan pecutan sudut dilepaskan kepada 4000 rad/s². Oleh itu, litar yang terbalik dengan cepat boleh diterima, dengan syarat lantai tekanan dihormati dan bahagian belakang tidak boleh runtuh.

Tentukan A10FM 45

Hantar pilihan putaran, hujung aci, gaya port, injap dan penderia serta kuantiti untuk penetapan, harga dan masa penghantaran yang disahkan.

Minta sebut harga

SUMBER Bosch Rexroth RE 91172/2023-11-02, A10FM / A10FE siri 52
NOTA teori dan bulat, kecekapan dan toleransi dikecualikan; papan nama dan dokumen penghantaran mengawal
